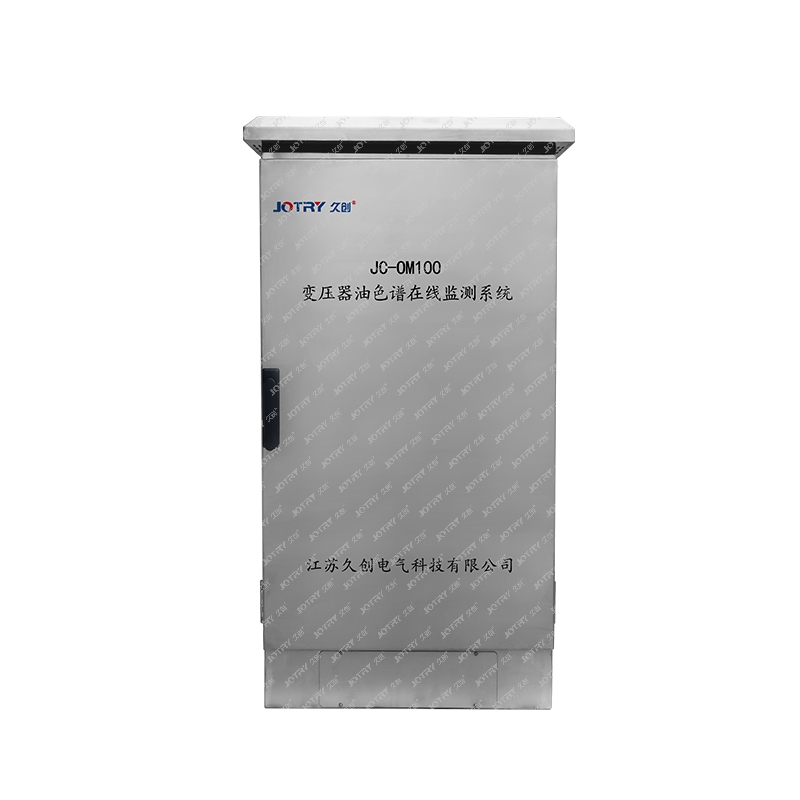

变压器油色谱在线监测系统

简要描述:JC-OM100变压器油色谱在线监测系统(多组分原理)是基于气相色谱技术的变压器油中多组分气体在线监测产品。系统能按设定周期在线检测出变压器油中溶解H2、CO、CO2、CH4、C2H2、C2H4、C2H6等全组分气体的含量,可通过专家系统判断是否存在潜伏性故障,是过热性故障还是放电性故障,并按设定的报警值进行报警。

  • 产品型号:JC-OM100
  • 厂商性质:生产厂家
  • 更新时间:2021-10-13
  • 访  问  量:98
详细介绍

变压器油色谱在线监测系统


产品概述


   JC-OM100变压器油色谱在线监测系统(多组分原理)是基于气相色谱技术的变压器油中多组分气体在线监测产品。系统能按设定周期在线检测出变压器油中溶解H2、CO、CO2、CH4、C2H2、C2H4、C2H6等全组分气体的含量,可通过专家系统判断是否存在潜伏性故障,是过热性故障还是放电性故障,并按设定的报警值进行报警。

JC-OM100 变压器油中溶解气体监测装置能通过站控层网络将油中溶解气体在线监测信息按IEC61850标准组织上送后台软件。

装置采用分布式控制采样技术,具有自诊断、自恢复功能。各功能模件耦合弱,功能独立,采用机架式架构,便于工程维护。




主要功能


  1、能检测出变压器油中H2、CO、CO2、CH4、C2H2、C2H4、C2H6等七种以上的气体及微水含量,并能上传谱图, 谱图等原始数据对用户完全开放;

   2、采用专用复合色谱柱,提高气体组分的分离度;

   3、系统具备二级气体阀值报警及增长率报警功能,报警浓度和增长率可任意设定;

   4、采用以太网方式,可实现全数字、远程数据传输、控制和参数设置;

   5、可扩展性高,可便捷的与其它监测装置集成;


系统原理


JC-OM100 变压器油中溶解气体监测装置由载气单元、脱气单元、柱箱单元、主控单元四部分构成。

在主控单元控制下,各单元协同工作,按设定流程完成变压器油中溶解气体组分的在线监测和分析:载气单元可自产载气;脱气单元负责油气分离;柱箱单元用于将气体各组分分离并产生谱图文件;主控单元控制油色谱采样的整体流程,分析谱图文件,计算各气体组分浓度,采用三比值法、大卫三角法,对变压器工况进行初步诊断,原始谱图文件、测量数据及诊断结果按IEC61850标准组织,上送后台软件。

主控单元可以连接调试软件,仿真后台软件功能,设置装置参数,控制装置的色谱分析流程。


技术特点


ü 检测灵敏度高,对油中溶解C2H2最小检测限可达0.1ppm

ü 无泵式真空脱气技术,不需要真空泵,提高了系统可靠性和稳定性。

ü 油气分离安全可靠,不污染,排放和不排放变压器油可由用户自己选择;

ü 油气分离速度快,仅需15分钟左右,采用特殊的环境适应技术,消除温、湿度变化对气体分配系数的影响;

ü 能检测出变压器油中H2、CO、CO2、CH4、C2H2、C2H4、C2H6等七种以上的气体及微水含量,并能上传谱图, 谱图等原始数据对用户完全开放。

ü 采用专用复合色谱柱,提高气体组分的分离度;

ü 采用进口特制的检测器 ,提高烃类气体的检测灵敏度;

ü 高稳定性、高精度气体检测技术,误差范围为 ± 10%;

ü 环境适应能力强,成功应用于高寒、高温、高湿度、高海拔地区;

ü 抗干扰性能高,电磁兼容性能满足 GB/T17626 与 IEC61000 标准 ;

ü 提供有两级报警功能,报警信号可远传;

ü 开放的数据库,可接入电力系统局域网;

ü 更快的分析周期,最小监测周期为60分钟,可由用户自行设置,推荐检测周期为12小时检测一次;

ü 分析后的油样采用脱气和缓冲处理技术,消除回注变压器本体的油样中夹杂的气泡,多层隔离式回注油(返油)技术,绝对保证载气不会带进变压器本体中;

ü C2H2检测限可达 0.1-0.5 μ L/L ;

ü 系统具备二级气体阀值报警及增长率报警功能,报警浓度和增长率可任意设定。

ü 配有判断潜伏性故障的专家系统,最新的油色谱故障诊断技术采用了IEC60599标准以及改良的模糊三比值法、大卫三角形、立方图示法等多种方法,用户可任意选择。

ü 具有历史数据趋势图查询、报表格式显示和打印功能,方便纵向比较监测数据,从而分析变压器运行情况和故障发展趋势。

ü 支持 IEC 61850通讯标准,光纤或双绞线选配。

ü 系统集成化程度高,组件中可选配是否带铁芯接地电流和环境温湿度监测功能。

ü 采用双回路多模式恒温控制,控温精度达 ± 0.1 ℃ ,设备配有自动恒温工业空调;

ü 功能接口电路采用光耦隔离设计,进一步提高系统抗干扰性能;

ü 采用以太网方式,可实现全数字、远程数据传输、控制和参数设置;

ü 可扩展性高,可便捷的与其它监测装置集成;

ü 无钢瓶设计,不需要每年更换载气,大大减少了售后维护量,并且没有高压容器在变压器旁,设备安全性得到充分保障,没有任何安全隐患。

ü 分析软件人机界面友好,全中文界面,操作简单,系统功能丰富。

ü 核心装置标准19英寸机架式结构,结构经凑,体积小,易于维护和组屏。
