久创变压器免维护智能呼吸器

简要描述：久创变压器免维护智能呼吸器是用于油浸式变压器、互感器、有载分接开关或其它有绝缘液的电气设备所使用的空气除湿及净化装置，变压器免维护呼吸器安装在互感器储油柜的进气口上。

产品型号：
厂商性质：生产厂家
更新时间：2025-09-11
访问量：83

产品目录

PRODUCT CENTER

产品简介

久创变压器免维护智能呼吸器是用于油浸式变压器、互感器、有载分接开关或其它有绝缘液的电气设备所使用的空气除湿及净化装置，变压器免维护呼吸器安装在互感器储油柜的进气口上，当变压器或互感器在运行过程中由于油温变化而使油体积发生涨缩时，迫使储油柜内的气体通过吸湿器产生呼吸，空气通过吸湿器下部的过滤器及充满硅胶的玻璃罐体进入变压器，可保证吸入的气体干燥（水分被干燥剂吸附）及洁净（粉尘杂质被过滤器阻挡），以保持变压器油的清洁和绝缘强度。

产品特色

(1)油杯设计：兼容传统呼吸器习惯，能清晰指示变压器当前的呼吸状态。

(2) 辅助加热：当环境温度较低时，启动辅助加热，防止底部过滤装置凝露或冰冻；同时还避免油杯中的油在低温的时候结冰。

(3)冷凝水排出：再生加热时，保证玻璃壁上的冷凝水快速排出。

(4)干燥剂粉化处理：设备长期处于震荡状态、且干燥剂再生加热，均导致干燥剂粉化，本设备通过优化结构，保证粉化的干燥剂不会堵住进气口。

(5)加热装置故障判断：通过加热功率的监测，判断加热装置的可靠性。

(6)呼吸量监测：检测一个周期的呼吸量，判断连接管是否漏气；建立变压器油温、呼吸量和呼吸速度之间的对应关系。

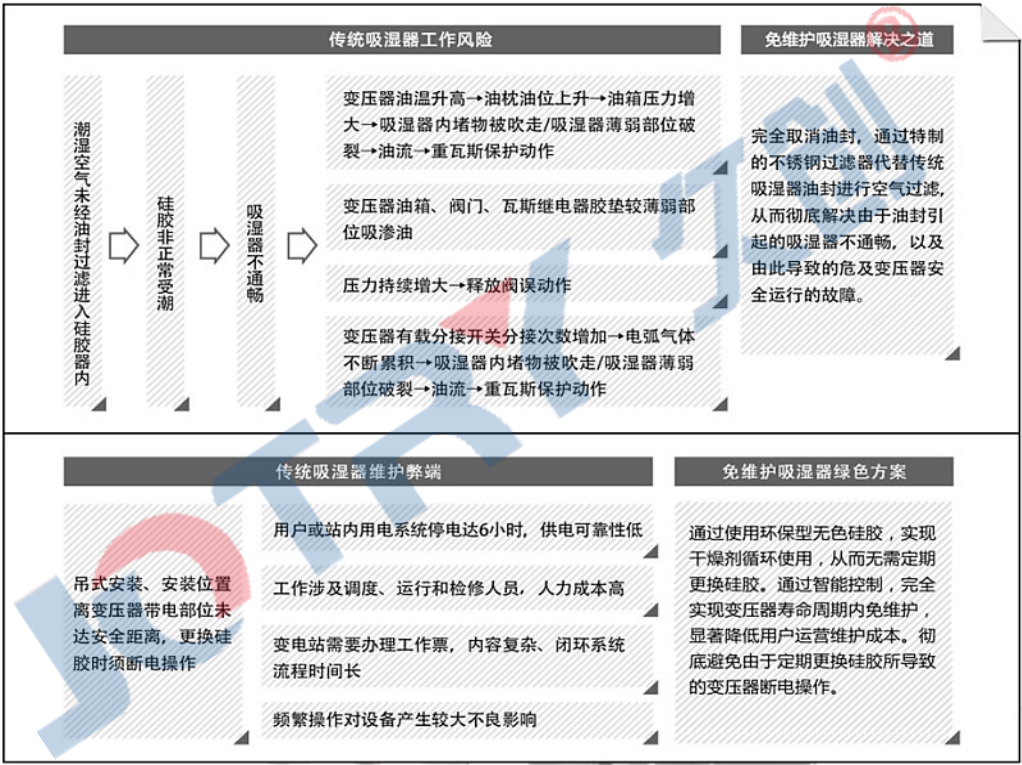

产品优势

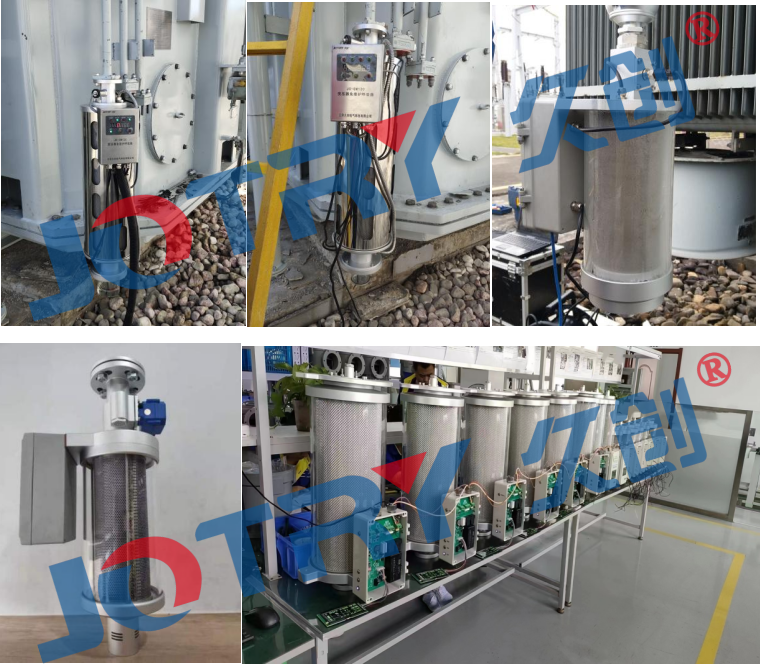

久创变压器免维护智能呼吸器

产品功能

(1)安装在储油柜的进气口上，通过干燥、吸收的作用，防止潮湿空气直接进入变压器，使变压器绝缘油保持良好的电气性能。

(2)干燥器可加热再生使用，水蒸汽透过金属网，在玻璃筒上冷凝，水珠沿玻璃筒流出吸湿器。干燥剂加热再生可通过两种方式实现：按照预定时间间隔、当湿度达到40%。

(3)当发生故障时，可实现现场和远程声光报警，通过RS485实现呼吸器状态的远程监控。

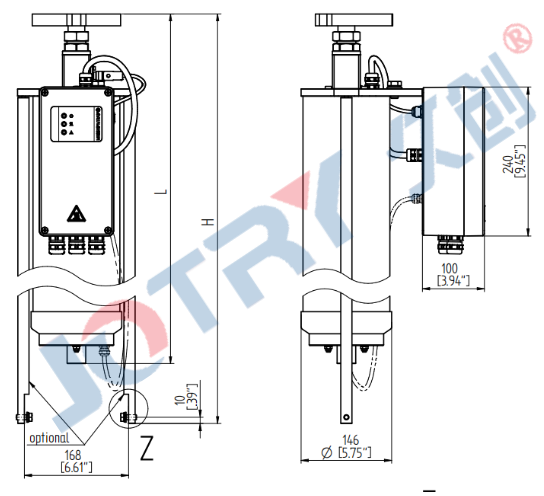

产品外观尺寸与选型

久创变压器免维护智能呼吸器

型号	直径D（mm）	总高H（mm）	硅胶重量（kg）	变压器储油量（T）
JC-OM120-0.5	120	250	0.5	＜5 有载开关
JC-OM120-1.5	175	425	1.5	5-16
JC-OM120-3	225	518	3	16-35
JC-OM120-5	225	710	5	36-80
JC-OM120-10	460	750双筒	10	＞82

技术参数

电力环境
控制系统电源		AC220V±10%、50/60Hz
电磁兼容试验和测量技术		GB/T 17626.2-2006静电放电抗扰度试验 GB/T 17626.3-2006射频电磁场辐射抗扰度试验 GB/T 17626.4-2008电快速瞬变脉冲群抗扰度试验 GB/T 17626.5-2008浪涌（冲击）抗扰度试验 GB/T 17626.8-2006工频磁场抗扰度试验
电工电子产品环境试验		GB/T 2423.1-2008试验A:低温 GB/T 2423.2-2008试验B:高温 GB/T 2423.3-2006试验Cab:恒定湿热试验
工作条件
环境温度		-40℃~80℃
相对湿度		>90%
控制盒防护等级		IP55
功能
吸湿材料	无色硅胶
硅胶重量	1.5kg、3kg、5kg、10kg
再生频率	共8种（根据安装地要求定制）：7、15、30、60、90、120、150、180天
再生周期	2小时
相对湿度阈值	用户配置：默认值40%
脱水方式	在线自动脱水
加热温度	内部加热最高100℃，底部加热最高20℃
加热器功率	1.5kg：400W 3kg：800W 5kg：1200W 10kg：2400W
输出接口	RS485
通讯协议	MODBUS RTU
状态显示	3个LED灯（绿：运行，黄：加热，红：故障） 4个LED+2组3位数码管配合显示：实测温度、实测湿度、累计天数和累计小时
